Оборудование для поперечной резки рулонного металла
Автоматическая линия предназначена для резки рулонного металла на листы определенной длины, заданной на пульте управления оператором.
 |
Толщина листа может быть различной – от 0,4 до 4,0 мм, лакокрасочное покрытие может дополнительно покрываться защитной целлофановой пленкой.
Следует понимать, что для осуществления процесса реза требуется определиться с разбросом толщин – линия (а именно, гильотинные ножницы) настраивается на небольшой разброс (например, от 1,2 до 2,0 мм, или от 0,4 до 1,2 мм и т.п.). |
 |
Оборудование для поперечной резки металла комплектуется в соответствии с требованием заказчика. Для резки металла толщиной более 1,2 мм линия резки комплектуется прави́льным станом, который позволяет править лист и снимать остаточное напряжение гладкого листа.
Кроме того, для удобства, линия комплектуется консольным разматывателем рулонов с максимальной нагрузкой на ось до 10 000 кг. |

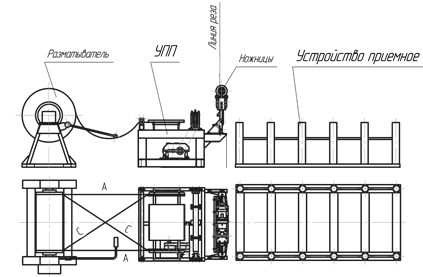

Схема расстановки узлов и агрегатов оборудования для поперечной резки металла толщиной до 1,2 мм показана на рисунке ниже. Для толщины более 1,2 мм, вместо УПП (устройство подающее) устанавливается прави́льный стан.
Состав линии:
- Разматыватель рулона консольный;
- Подающее устройство (от 1,2мм - правильный стан);
- Ножницы гильотинные электромеханические;
- Приемное устройство (ручное или автоматический штабелер - укладчик);
- Автоматическая система управления (САУ).
Технические характеристики
| Режим работы | автоматический, ручной (по желанию Заказчика) |
| Установленная мощность, кВт | до 7,5 |
| Габариты, мм | до 5000 х 1500 х 1750 |
| Обрабатываемый материал | рулонная холоднокатанная сталь ГОСТ 30246-94 |
| Ширина рулона, мм | до 1250 мм |
| Обслуживающий персонал, чел | 2 |

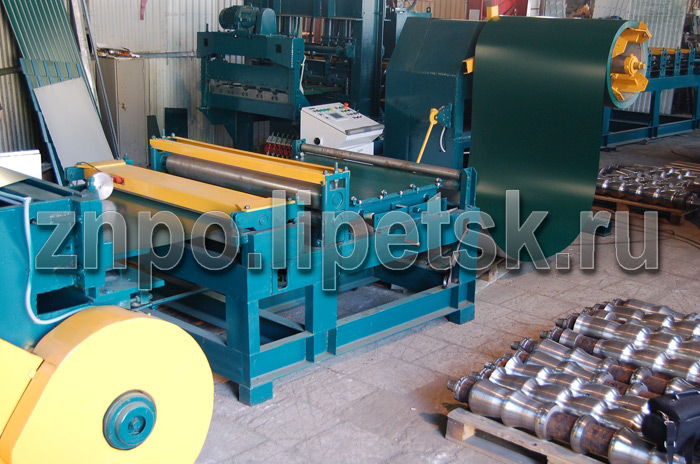

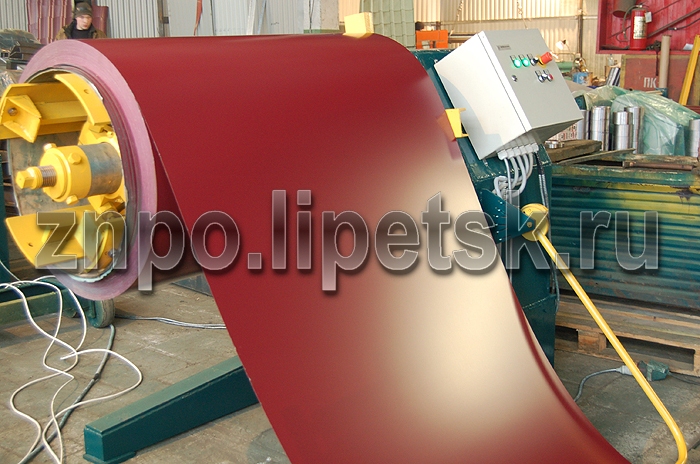

Разматыватель — устройство для размотки рулона и последующей подачи металлической ленты в подающее устройство. Размотка осуществляется плавно, скорость подачи контролируется механизмом контроля петли. Это достигается благодаря тому, что на размотчике установлена своя отдельная автоматическая система управления.
 |
|

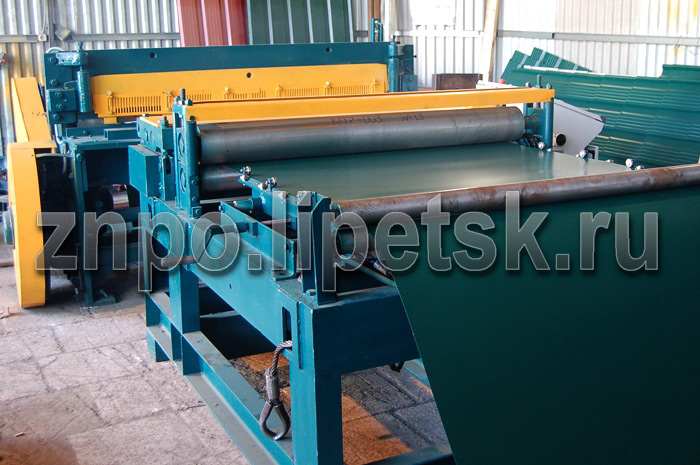

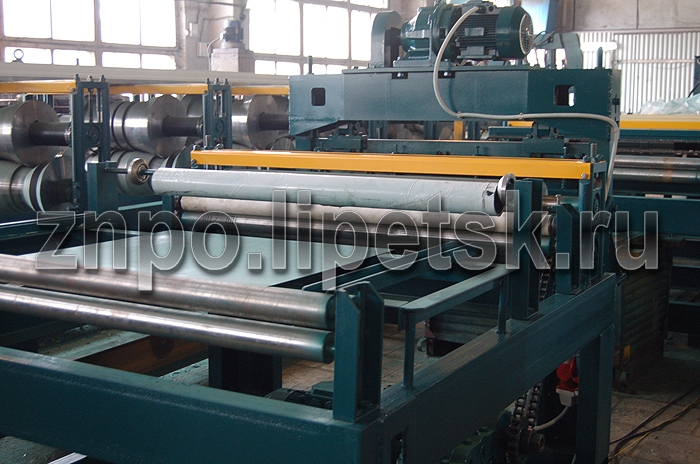

Стан прави́льный (подающее устройство) предназначен для придания разматываемой из рулона ленте металла плоскостности и дальнейшей подачи ленты в гильотинные ножницы для резки в заданный размер. Скорость подачи и длина резки контролируется пультом управления, который управляет асинхронными приводами подающего устройства и гильотин.
 |
|

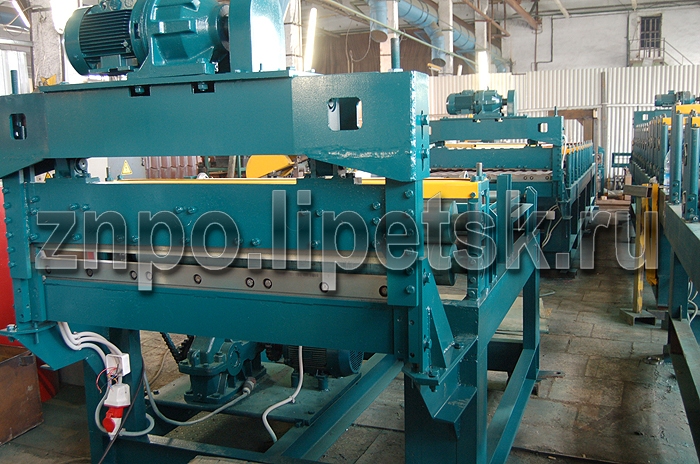

Для непосредственной резки металлической ленты служат гильотинные ножницы. Управление приводом гильотины осуществляется системой управления линии, ножницы включаются по остановке подающего устройства на позиции рубки.
 |
|
||||||||
 |

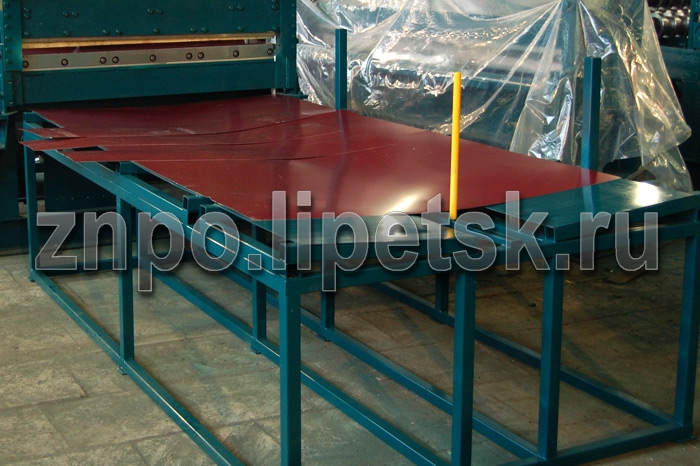

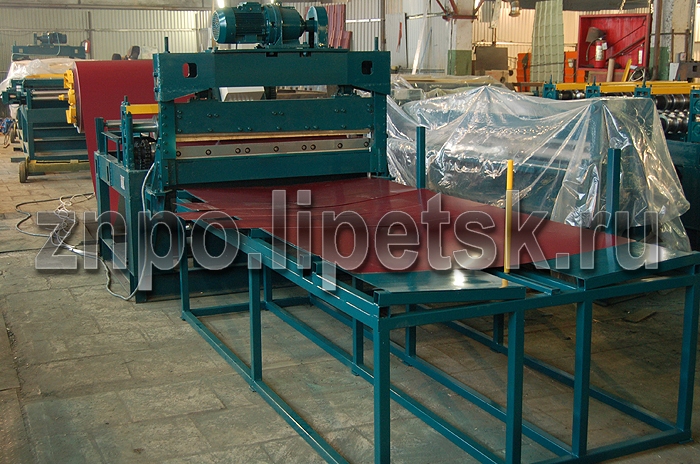

Приемное устройство предназначено для приёма нарезанных «в размер» листов металла. Наш завод производит несколько модификаций приемных устройств — ручное (стол или безприводной рольганг) и автоматический приемный штабелер с откатной телегой. Длина устройства – по желанию Заказчика (обычно, не более 3000 мм). | ||||||||
 |
По желанию, линия резки комплектуется устройством для нанесения защитной пленки перед порезкой на лист. Эта опция интересна для заказчиков, торгующих гладким листом, т.к. защитная пленка позволяет избежать повреждения покрытия при транспортировке, разделки листа на заготовки и гибки доборных деталей, например, для кровли. | ||||||||
 |

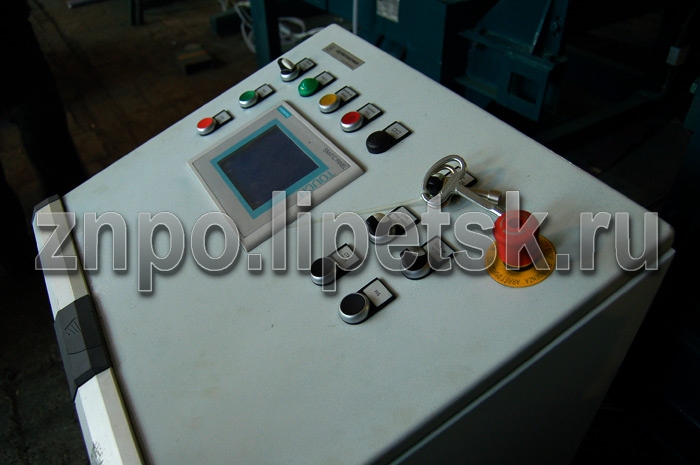

Система управления выполнена, исключительно, из комплектующих европейских производителей. САУ предназначена для согласования работы всех узлов и механизмов станка. Оператору достаточно ввести задание на резку (длина и количество листов), после чего под управлением программы линия нарежет листы заданного размера и требуемого количества. |
