Трубогиб, гибочный станок для колена трубы
Гибочный станок для изготовления водосточного колена
|

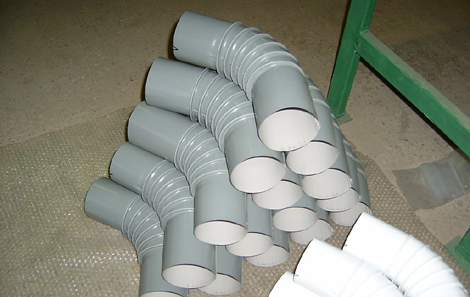

Водосточное колено изготавливается из водосточной трубы методом последовательного вальцевания и гибки гофр.

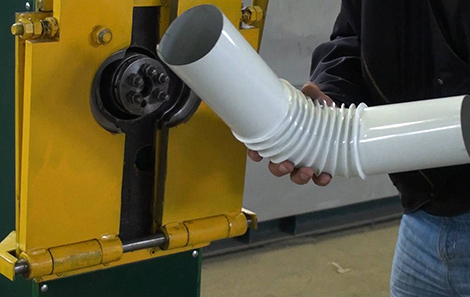

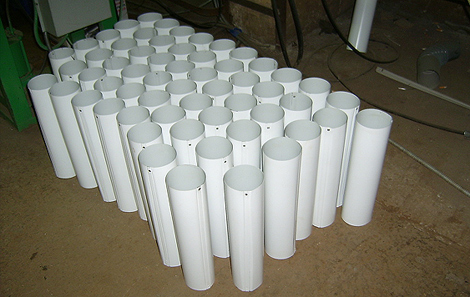

Для начала, следует отрезать заготовку для изготовления трубы, прокатать на ней с двух сторон фальц, согнуть в трубу на вальцах и осадить замок на фальцеосадочном станке. Полученная заготовка используется для изготовления гофроколена. Далее, заготовка подается в гибочный станок, который последовательно гнет гофры для изгиба трубы. |
|
Станок имеет полуавтоматический режим работы – оператор управляет только рукояткой подачи заготовки для формирования каждой из гофр. Угол загиба водосточного колена зависит от числа этих гофр.

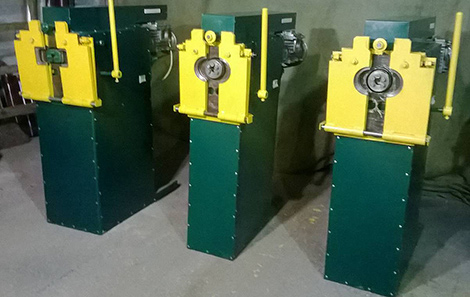

Для изготовления колена используется специальное оборудование – гибочный станок для водосточного колена (он показан на фотографии). На станке можно изготавливать гофрированное колено круглого сечения диаметром от 100 до 150мм. Для каждого диаметра требуется отдельный станок – решение со сменным инструментом является утопичным, т.к. настройка занимает много времени (в сезон его и так не хватает), и кроме того, частая настройка не рекомендуется по причине быстрого износа деталей оборудования. |
Технические характеристики
|
|
