Оборудование для производства фасадной панели «Венец» («Блок Хаус»)

Производство фасадной панели «Венец» («Блок Хаус»). Описание оборудования

Новый вид продукции для Российского рынка строительных материалов – фасадный металлический сайдинг «Венец» или «Блок Хаус» стал пользоваться устойчивым спросом во всех регионах страны. Необычная геометрическая форма, напоминающая «Бревенчатую стену», сделала его наряду с другими материалами для отделки фасадов (обычные сайдинги, профнастил, фасадные кассеты и пр.) одним из самых популярных строительных материалов.

На наших профилегибочных линиях можно изготавливать 2 вида сайдинга Венец Для производства профиля «Венец» мы разработали и изготовили несколько моделей профилегибочных линий, различающихся видом выпускаемой продукции. На предлагаемых нами станках, можно изготавливать либо двойное, либо одинарное «бревно».
Производство металлосайдинга методом холодного профилирования Предлагаемое нашим заводом, оборудование предназначено для производства фасадной панели «Блок-хаус» методом холодного профилирования из гладкой заготовки. Исходным сырьем является тонколистовой металл толщиной от 0,45 до 0,60 мм с полимерным покрытием.

Эскиз с последовательностью расположения всех узлов профилегибочной линии представлен на рисунке. Все агрегаты работают под управлением единой системы автоматического управления.

Эскиз линии предназначенной для производства сайдинга с габаритными размерами узлов и агрегатов

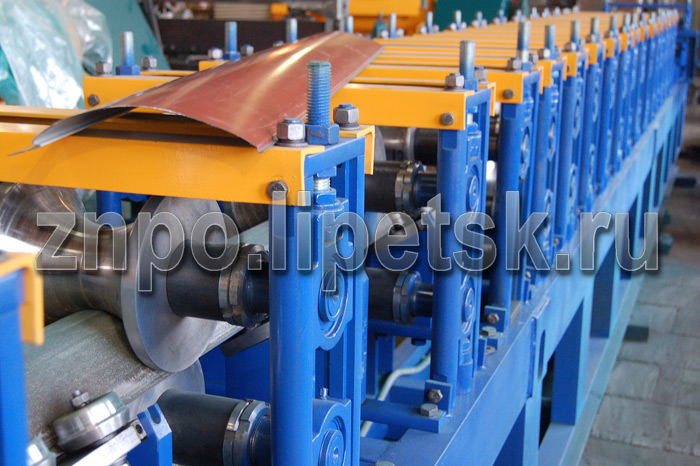

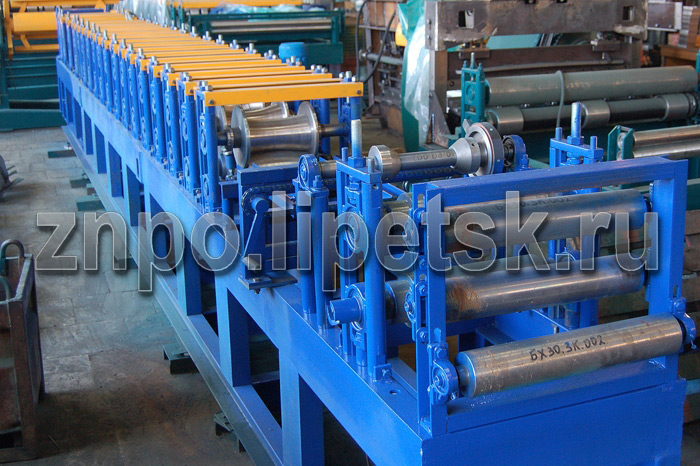

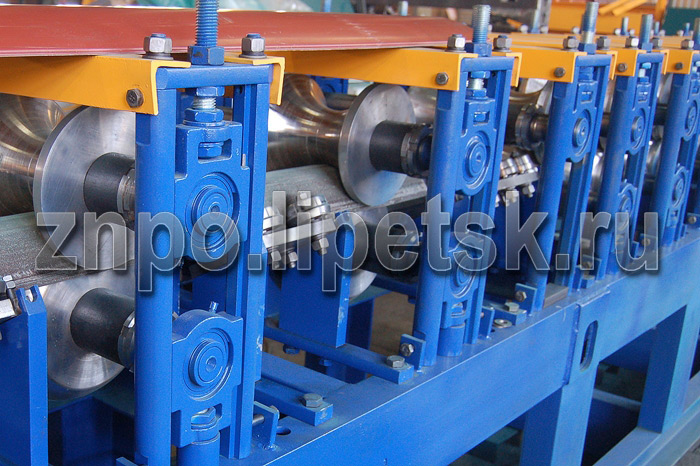

Прокатные клети стана Состав комплекта оборудования:

- Размотчик, максимальная нагрузка на ось 2 т;

- Устройство нанесения пленки на металл;

- Дисковые ножницы вначале стана;
- Профилирующий стан;
- Ножницы просечные электромеханические;
- Приемное устройство;
- Автоматизированная система управления.

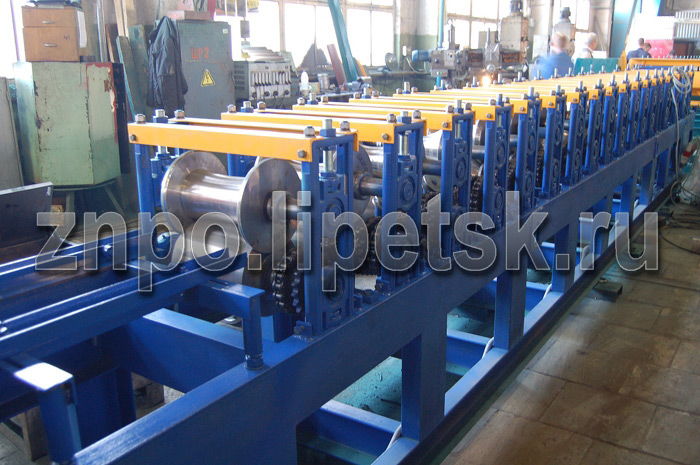

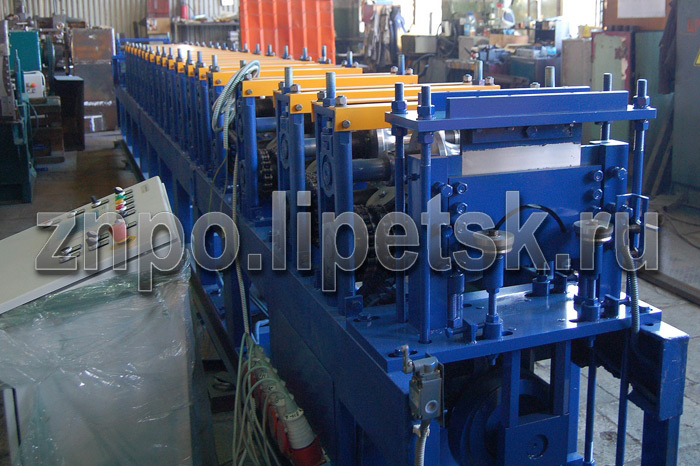

Новинка нашего завода — станок для изготовления бревенчатого металлосайдинга Технические характеристики линии:

- Габаритные размеры линии: 15000x850x1570 мм;
- Установленная мощность линии: 8,5 кВт;
- Скорость прокатки: до 18 м/мин;
- Точность прокатки (допуск по длине): ±1 мм;
- Ширина исходной заготовки: 250 мм;
- Вес стана: 6800 кг;
- Обслуживающий персонал: 1 чел.

В линию добавлены несколько узлов, повышающих потребительские свойства готовой продукции В линию добавлены несколько узлов, повышающих потребительские свойства готовой продукции:

- устройство для нанесения пленки необходимо для того, чтобы при монтаже не повреждалось лакокрасочная поверхность сайдинга;
- дисковые ножницы перед станом установлены для того, чтобы последний типоразмер в заказе сначала отрезался, затем выкатывался в этот заказ (металл не оставался в прокатном стане).
